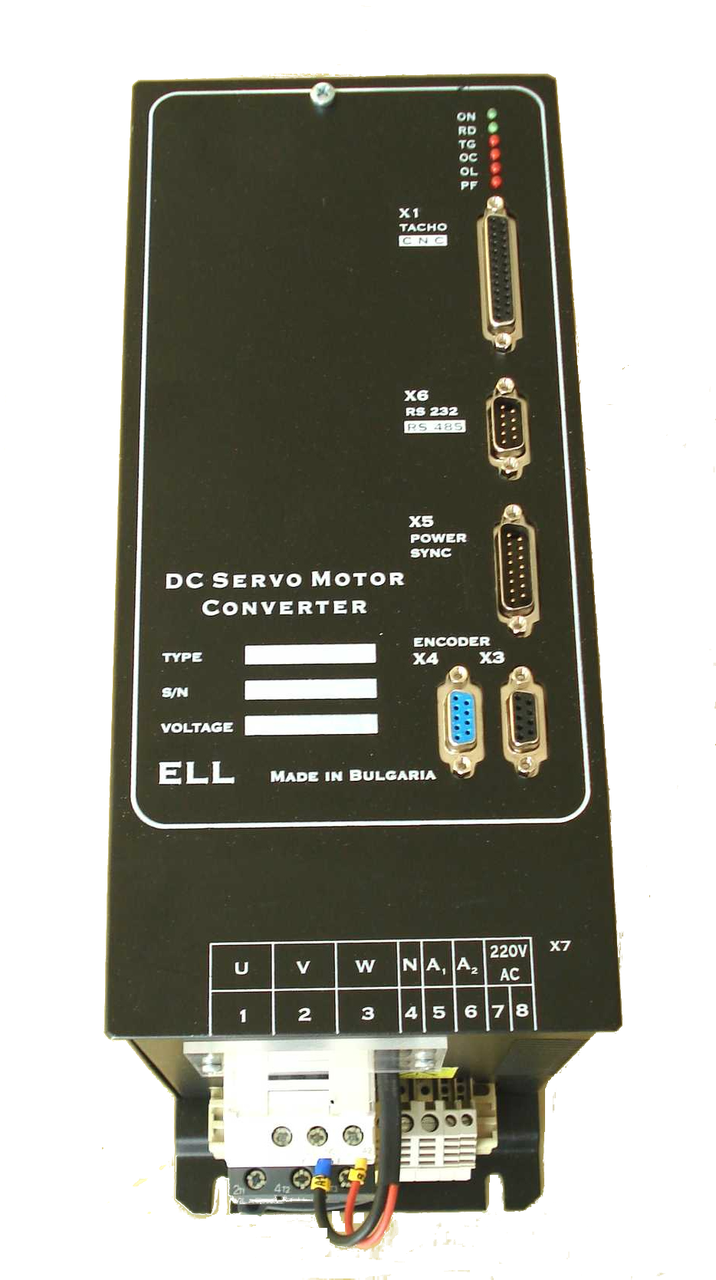

ELL 12120 електропривод постійного струму 120А 3х230В

120А
  • Під замовлення
  • Код: ELL 12120
clockВідправка з 03 липня 2023

43 600 грн

+380 (93) 450-25-52
Законом не передбачено повернення та обмін даного товару належної якості
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
ELL 12120 електропривод постійного струму 120А 3х230В
ELL 12120 електропривод постійного струму 120А 3х230ВПід замовлення
43 600 грн
+380 (93) 450-25-52
Купити

Опис

ELL 12120 електропривод постійного струму 120А 3х230В

Перетворювачі серії 12ХХХ є новим поколінням інтелектуальних тиристорних перетворювачів, розроблених на базі нових сучасних технологій (DSP/CPLD) і забезпечують чотириквадрантне керування швидкістю двигуна. Перетворювачі працюють у наступних режимах:

- Управління за швидкістю з аналоговим завданням;

- Управління по крутному моменту.



Інерційна синхронізація не залежить від дефазації силового узгоджувального трансформатора та забезпечує надійну роботу при живленні перетворювача від мережі із сильними перешкодами. Налаштування всіх режимів роботи перетворювача здійснюється за допомогою системи параметрів.

За своїм призначенням, тиристорні перетворювачі серії 12XXX - універсальні і можуть вбудовуватися в кожен верстат, який має більш високі вимоги до електроприводу, одночасно з цим мають вбудовані функції та інтерфейс, специфічні для управління осей подачі в металорізальних верстатах з ЧПУ та промислових роботах.



2. Умови експлуатації, зберігання та транспортування



– температура довкілля – від 5º до 50ºС;

– максимальна відносна вологість повітря за нормальної температури 30ºС – трохи більше 80%;

- Висота над рівнем моря - не більше 1000 м;

- вибухобезпечне середовище без наявності агресивних газів і пари в концентрації, що руйнує метали та ізоляцію, і не повинно бути насичене струмопровідним пилом;

– у закритих приміщеннях, без прямого впливу сонячної радіації;

– допустимі вібрації частотою від 1 до 35 Hz та прискорення не більше 4,9 m/s2.



Номінальний струм якоря: 120A
Максимальний струм якоря: 400A
Напруга силового живлення 3 x 40÷230 Vac
Частота напруги живлення 45 ÷ 65 Hz
Максимальна напруга якоря: 250 V
Синхронізація з мережею інерційна
Зовнішне динамічне гальмування
Динамічне струмообмеження струму якоря програмоване
Режими роботи - управління швидкістю, - управління крутним моментом
Датчик зворотного зв'язку за швидкістю - тахогенератор, - енкодер
Завдання швидкості - аналогове двополярне - цифрове зі знаком від параметра
Завдання крутного моменту - аналогове двополярне - цифрове зі знаком від параметра
Діапазон регулювання швидкості 10000:1
Аналоговий вхід тахогенератора 1 вхід, 64 діапазонів, ≤ 120V, 15кОм
Аналоговий вхід завдання швидкості 1 вхід, ± 10V, 10кОм
Цифрові входи 2 входи опторазв'язані, ±24V, 10mA
Цифрові виходи 1 вихід релейного типу 100VAC/0.3A, 24VDC/0.3A
Послідовні інтерфейси RS 232C до 9600 bps
Режим роботи Тривалий S1
Ступінь захисту IP20

Характеристики

Габаритні розміри
Висота176 мм
Ширина156 мм
Довжина405 мм
Основні атрибути
Виробник ELL
Гарантійний термін 12 міс
Захист від перевантажень Так
Країна виробникБолгарія
Захист від перегрівуТак
Частота 50 Гц
Максимальна робоча температура навколишнього середовища50 град.
Ступінь захисту IP20
Види індикаціїСвітлова
Сонячна батареяНі
СтанНовий
Тип робочої величини Струм
Кількість аналогових виходів2
Кількість аналогових входів2
Кількість дискретних входів10
Кількість дискретних виходів5
Колір світлодіодаЧервоний
Захист від короткого замиканняТак
Захист від переполюсовкиТак
Номінальний струм120 А
Інші функції і особливостіЗахист від перевантаження по максимальному струму, Захист від перенапруги, Захист від зниженої напруги, Захист від пошкодження силового модуля, Захист від втрати фази, Захист від заклинювання електродвигуна, Захист від перевищення допустимої швидкості, Захист від відмови датчика швидкості, Захист від перегорання запобіжника в силовому ланцюзі, Обмеження по струму, Обмеження перенапруги, Самодіагностика
Кількість фаз живлення3

Специфікація

Інформація для замовлення

  • Ціна: 43 600 грн
