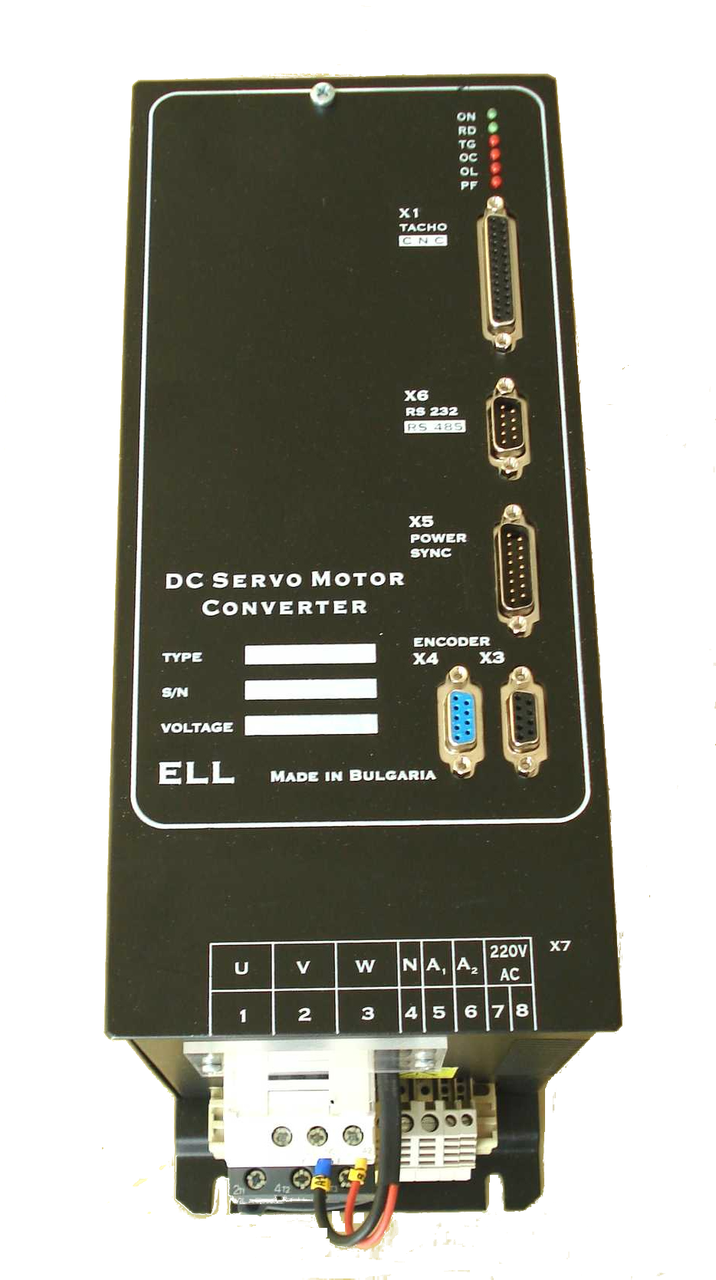

ELL 12030 електропривод постійного струму 31А 3х230В

ELL 12030 електропривод постійного струму 31А 3х230В

Перетворювачі серії 12ХХХ є новим поколінням інтелектуальних тиристорних перетворювачів, розроблених на базі нових сучасних технологій (DSP/CPLD) і забезпечують чотириквадрантне керування швидкістю двигуна. Перетворювачі працюють у наступних режимах:

- Управління за швидкістю з аналоговим завданням;

- Управління по крутному моменту.

Інерційна синхронізація не залежить від дефазації силового узгоджувального трансформатора та забезпечує надійну роботу при живленні перетворювача від мережі із сильними перешкодами. Налаштування всіх режимів роботи перетворювача здійснюється за допомогою системи параметрів.

За своїм призначенням, тиристорні перетворювачі серії 12XXX - універсальні і можуть вбудовуватися в кожен верстат, який має більш високі вимоги до електроприводу, одночасно з цим мають вбудовані функції та інтерфейс, специфічні для управління осей подачі в металорізальних верстатах з ЧПУ та промислових роботах.

2. Умови експлуатації, зберігання та транспортування

– температура довкілля – від 5º до 50ºС;

– максимальна відносна вологість повітря за нормальної температури 30ºС – трохи більше 80%;

- Висота над рівнем моря - не більше 1000 м;

- вибухобезпечне середовище без наявності агресивних газів і пари в концентрації, що руйнує метали та ізоляцію, і не повинно бути насичене струмопровідним пилом;

– у закритих приміщеннях, без прямого впливу сонячної радіації;

– допустимі вібрації частотою від 1 до 35 Hz та прискорення не більше 4,9 m/s2.

Номінальний струм якоря: 31A
Максимальний струм якоря: 155A
Напруга силового живлення 3 x 40÷230 Vac
Частота напруги живлення 45 ÷ 65 Hz
Максимальна напруга якоря: 250 V
Синхронізація з мережею інерційна
Вбудоване динамічне гальмування
Динамічне струмообмеження струму якоря програмоване
Режими роботи - управління швидкістю, - управління крутним моментом
Датчик зворотного зв'язку за швидкістю - тахогенератор, - енкодер
Завдання швидкості - аналогове двополярне - цифрове зі знаком від параметра
Завдання крутного моменту - аналогове двополярне - цифрове зі знаком від параметра
Діапазон регулювання швидкості 10000:1
Аналоговий вхід тахогенератора 1 вхід, 64 діапазонів, ≤ 120V, 15кОм
Аналоговий вхід завдання швидкості 1 вхід, ± 10V, 10кОм
Цифрові входи 2 входи опторазв'язані, ±24V, 10mA
Цифрові виходи 1 вихід релейного типу 100VAC/0.3A, 24VDC/0.3A
Послідовні інтерфейси RS 232C до 9600 bps
Режим роботи Тривалий S1
Ступінь захисту IP20
