12030 електропривод постійного струму 31А 3х230В ELL
29 230 ₴
- Під замовлення
- Код: ELL 12030

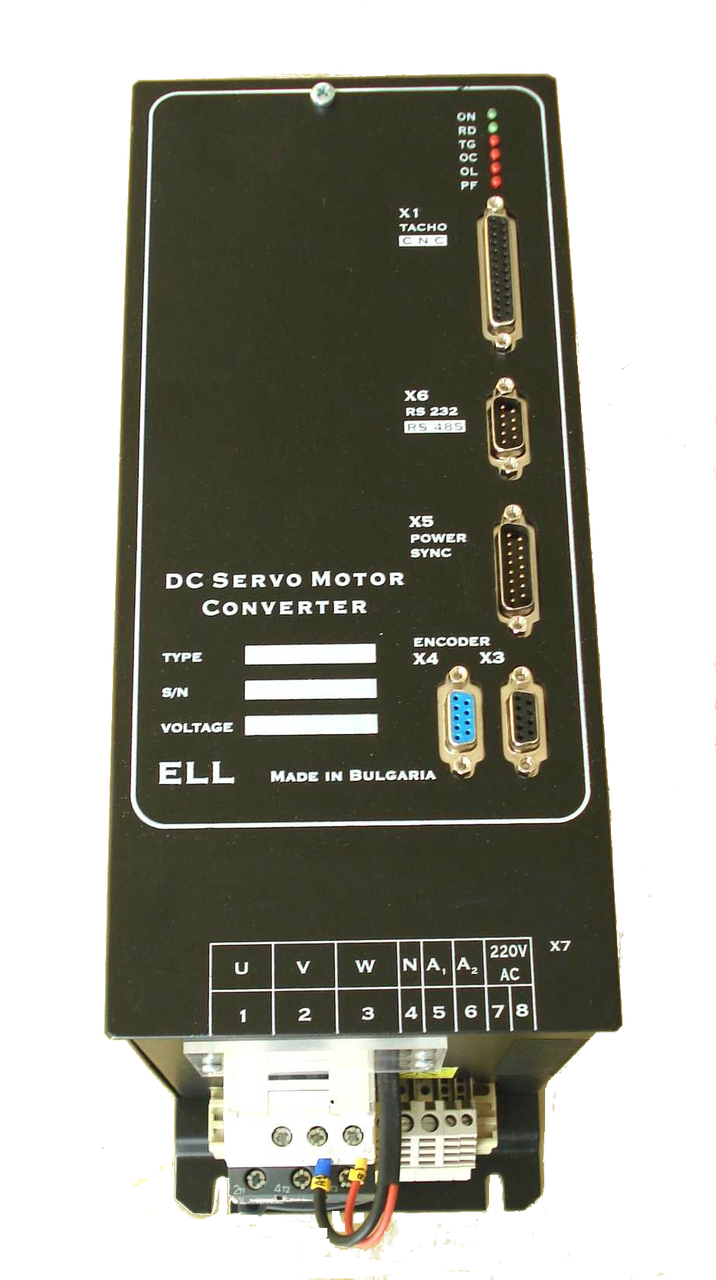

ELL 12030 електропривод постійного струму 31А 3х230В
Перетворювачі серії 12ХХХ є новим поколінням інтелектуальних тиристорних перетворювачів, розроблених на базі нових сучасних технологій (DSP/CPLD) і забезпечують чотириквадрантне керування швидкістю двигуна. Перетворювачі працюють у наступних режимах:
- Управління за швидкістю з аналоговим завданням;
- Управління по крутному моменту.
Інерційна синхронізація не залежить від дефазації силового узгоджувального трансформатора та забезпечує надійну роботу при живленні перетворювача від мережі із сильними перешкодами. Налаштування всіх режимів роботи перетворювача здійснюється за допомогою системи параметрів.
За своїм призначенням, тиристорні перетворювачі серії 12XXX - універсальні і можуть вбудовуватися в кожен верстат, який має більш високі вимоги до електроприводу, одночасно з цим мають вбудовані функції та інтерфейс, специфічні для управління осей подачі в металорізальних верстатах з ЧПУ та промислових роботах.
2. Умови експлуатації, зберігання та транспортування
– температура довкілля – від 5º до 50ºС;
– максимальна відносна вологість повітря за нормальної температури 30ºС – трохи більше 80%;
- Висота над рівнем моря - не більше 1000 м;
- вибухобезпечне середовище без наявності агресивних газів і пари в концентрації, що руйнує метали та ізоляцію, і не повинно бути насичене струмопровідним пилом;
– у закритих приміщеннях, без прямого впливу сонячної радіації;
– допустимі вібрації частотою від 1 до 35 Hz та прискорення не більше 4,9 m/s2.
Номінальний струм якоря: 31A
Максимальний струм якоря: 155A
Напруга силового живлення 3 x 40÷230 Vac
Частота напруги живлення 45 ÷ 65 Hz
Максимальна напруга якоря: 250 V
Синхронізація з мережею інерційна
Вбудоване динамічне гальмування
Динамічне струмообмеження струму якоря програмоване
Режими роботи - управління швидкістю, - управління крутним моментом
Датчик зворотного зв'язку за швидкістю - тахогенератор, - енкодер
Завдання швидкості - аналогове двополярне - цифрове зі знаком від параметра
Завдання крутного моменту - аналогове двополярне - цифрове зі знаком від параметра
Діапазон регулювання швидкості 10000:1
Аналоговий вхід тахогенератора 1 вхід, 64 діапазонів, ≤ 120V, 15кОм
Аналоговий вхід завдання швидкості 1 вхід, ± 10V, 10кОм
Цифрові входи 2 входи опторазв'язані, ±24V, 10mA
Цифрові виходи 1 вихід релейного типу 100VAC/0.3A, 24VDC/0.3A
Послідовні інтерфейси RS 232C до 9600 bps
Режим роботи Тривалий S1
Ступінь захисту IP20
Основні атрибути | |
---|---|
Виробник | ELL |
Країна виробник | Болгарія |
Тип робочої величини | Струм |
Номінальний струм | 31 А |
Частота | 50 Гц |
Кількість аналогових входів | 2 |
Кількість аналогових виходів | 2 |
Кількість дискретних входів | 10 |
Кількість дискретних виходів | 5 |
Максимальна робоча температура навколишнього середовища | 50 град. |
Гарантійний термін | 12 міс |
Види індикації | Світлова |
Колір світлодіода | Червоний |
Захист від перевантажень | Так |
Захист від перегріву | Так |
Захист від короткого замикання | Так |
Захист від переполюсовки | Так |
Ступінь захисту IP | 20 |
Кількість фаз живлення | 3 |
Інші функції і особливості | Захист від перевантаження по максимальному струму, Захист від перенапруги, Захист від зниженої напруги, Захист від пошкодження силового модуля, Захист від втрати фази, Захист від заклинювання електродвигуна, Захист від перевищення допустимої швидкості, Захист від відмови датчика швидкості, Захист від перегорання запобіжника в силовому ланцюзі, Обмеження по струму, Обмеження перенапруги, Самодіагностика |
Стан | Новий |
Сонячна батарея | Ні |
Габаритні розміри | |
Довжина | 350 мм |
Ширина | 131 мм |
Висота | 176 мм |
- Ціна: 29 230 ₴
