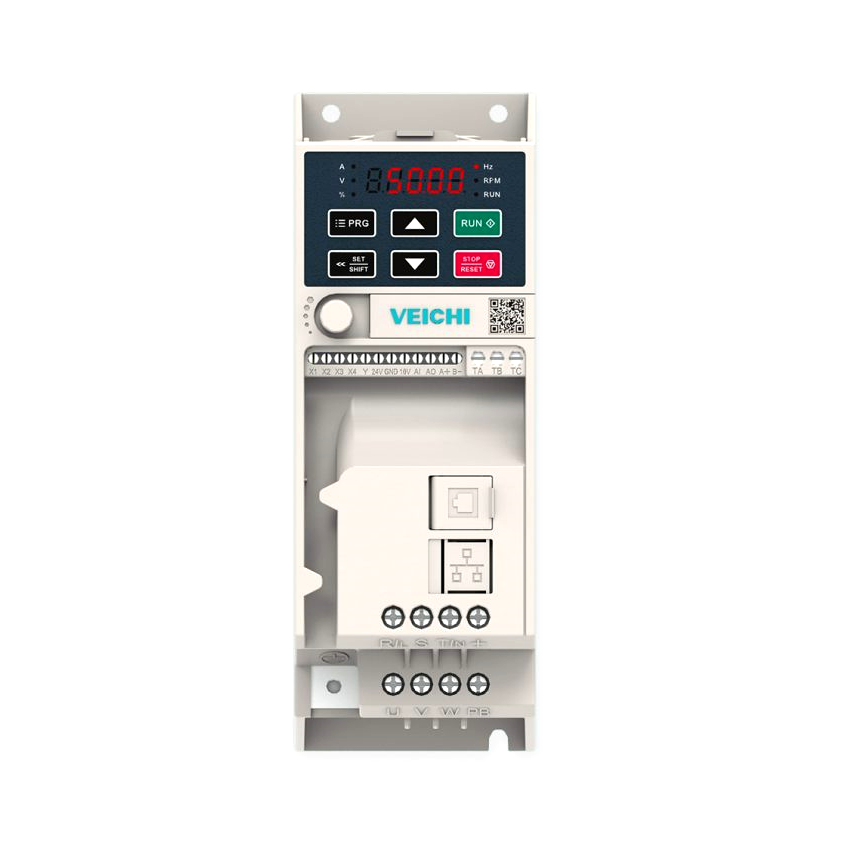

Перетворювач частоти Veichi AC10 0,75 кВт 1-ф/220 AC10-T/S2-1R5G-B

Технічні характеристики

Виробник

VEICHI

Серія

AC10

Тип двигуна

Асинхронний двигун, синхронний двигун із постійними магнітами (PMSM)

Потужність, кВт

0.75

Номінальний струм, А

4.0

Діапазон напруги, В

S2: 1×220;

Частота мережі, Гц

50/60 ±5 %

Допустимі відхилення, %

Коефіцієнт дисбалансу напруги <3
Ступінь спотворення відповідає вимогам IEC61800-2

Коефіцієнт потужності (cos ↑)

≥ 0,94 (з дросем у ланці постійного струму)

ККД інвертора, %

≥ 96

Вихідна напруга

0-100% вхідної напруги
(за нормальних умов, помилка менш ніж 5%)

Вихідна частота, Гц

0–200 (режим VVC+),
0–299 (режим U/f)

Точність регулювання частоти на виході, %

± 0,5 від максимального значення частоти

Перевантажувальна здатність струмом
від номінального значення

Для ПЧ 1×220 В: 150% упродовж 20 с, 180% упродовж 5 с.
Для ПЧ 3×380 В: 150% упродовж 1 хв, 180% упродовж 5 с, 200% упродовж 0,5 с

Режим керування двигуном

U/f без зворотного зв'язку,
векторне керування без датчика положення

Модуляція

Оптимізована просторово-векторна ШІМ

Несна частота, кГц

1-16

Діапазон регулювання швидкості

Векторне керування без об/c:
1:100 за номінального навантаження

Точність підтримки встановленої швидкості

Векторне керування без об/c:
≤ 2% від номінальної синхронної швидкості

Пусковий момент

Векторне керування без об/c:
150% від номінального моменту за 0,5 Гц

Швидкість реакції на зміну моменту

Векторне керування без об/c: <20 мс

Точність підтримки частоти

Цифрове завдання: ± 0,01% від максимальної частоти.
Аналогове завдання: ± 0,2% від максимальної частоти

Крок настроювання частоти

Цифрове завдання: 0,01 Гц.
Аналогове завдання: 0,05% від максимальної частоти

Можливість гальмування постійним струмом

Початкова частота: 0–50 Гц.
Час гальмування: 0,1–60 с.
Струм гальмування: до 150% від номінального струму

Компенсація моменту

Автоматичний режим: до 100%.
Ручний режим: до 30%

Крива U/f

Чотири типи: лінійна характеристика, самоналаштовувана характеристика, характеристика зниження моменту (друга зона регулювання від 1,1 до 2,0 потужності), квадратна характеристика

Криві розгони та гальмування

Два типи: лінійна крива, S-подібна крива розгона та гальмування.
Чотири набори часу розгону та гальмування;
крок за часом 0,01 с, максимум — 650 с

Номінальна вихідна напруга

Можна встановити від 50 до 100% від вхідної напруги.
100% у разі використання функції компенсації напруги живлення

Автоматичне регулювання напруги

Автоматичне підтримання постійної вихідної напруги
у разі коливань напруги мережі

Автоматична функція енергоощадження

Автоматичне обмеження струму під час роботи для запобігання аварійно-завантаження за струмом

Стандартні функції

ПІД-регулювання, відстеження швидкості й автозапуск після вимкнення живлення, пропуск резонансних частот, керування верхнім і нижнім межами частоти, встановлені швидкості, RS-485, аналоговий вихід, частотно-імпульсний вихід

Вхідні завдання частоти

Цифрове завдання з панелі оператора, потенціометр панелі, аналоговий вхід (напр./ток), завдання за шиною зв'язку, завдання попередньо встановлених швидкостей за допомогою цифр. входів, основний і допоміжний пост керування (перемикання різними способами)

Входи

1 аналоговий вхід за напругою і струмом, 4 цифрові входи

Джерела команди СТАРТ

Панель оператора, цифровий вхід, шина зв'язку

Сигнали вхідних команд

Старт, Стоп, вперед/Реверс, Толчок, Мультишвидкості, Вибіг, Скидання,
Вибір прискорено/повільно., Вибір поста завдання, Зовнішня пригода

Виходи

1 аналоговий вихід за струмом і напругою, 1 цифровий вихід, 1 реле

Дисплей

Вбудований цифровий однорядковий дисплей, опціональний виносний цифровий дворядковий дисплей (можливість копіювання параметрів)

Корпус

IP20 (примусильне візд. охолодження)

Максимальна висота, м

1000, у разі перевищення — зниження характеристик 1%/100 м

Робоча температура, °С

–10 ... +50. Зниження номінальних характеристик у разі перевищення +40 °C. Максимально +60 °C зі зниженим навантаженням

Відносна вологість, %

5-95 (без випадання конденсату)

Температура зберігання, °С

–40 ... +60

Монтаж

Настінний, шафний

Габарити (ВхШхГ), мм

177х65х148
